Что происходит с инструментом внутри во время работы? Показываем процессы, которые невозможно увидеть

Что происходит внутри электроинструмента во время работы

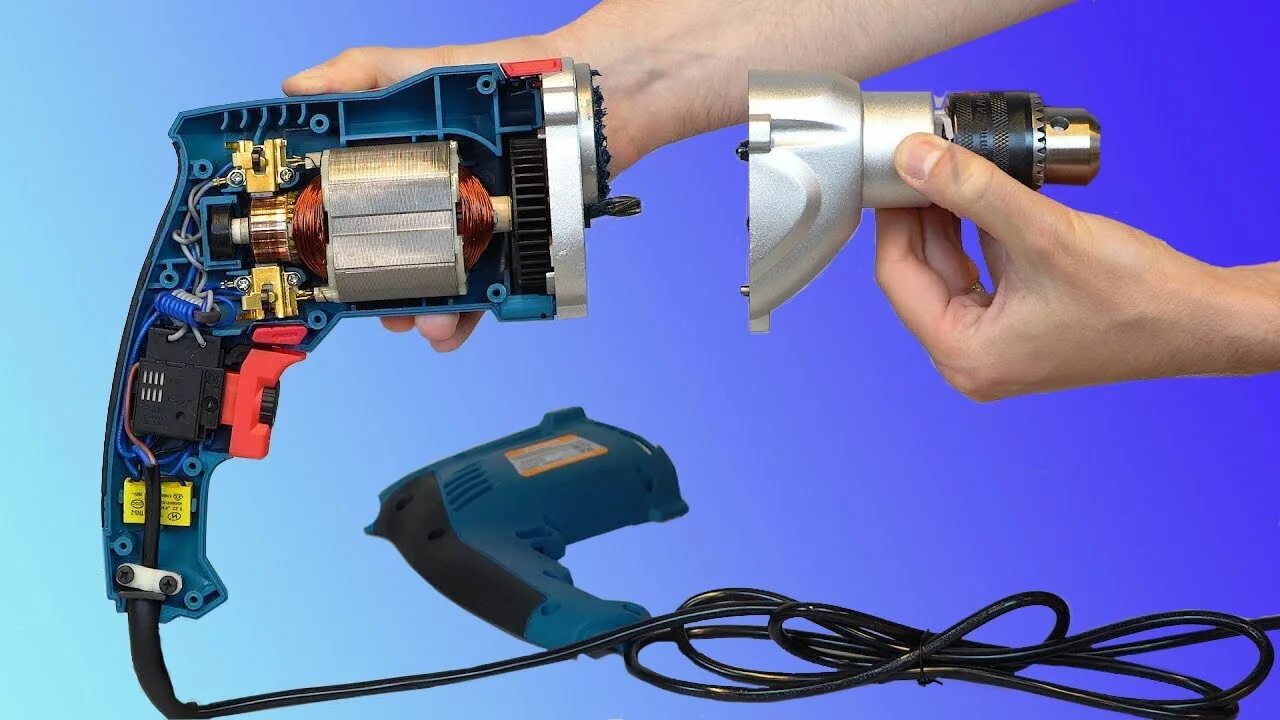

Электроинструмент представляет собой сложную систему взаимодействующих компонентов. Когда оператор нажимает кнопку запуска угловой шлифовальной машины, дрели или шуруповерта, внутри начинается целая цепочка процессов.

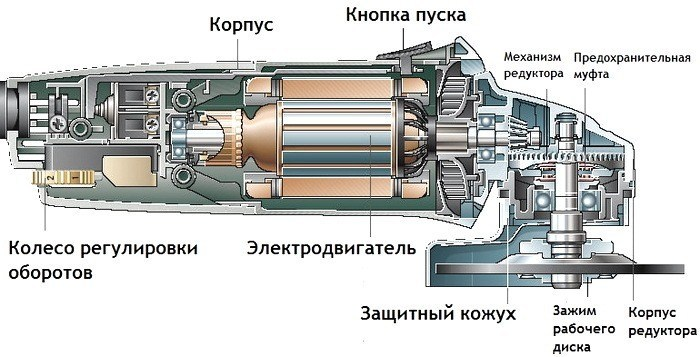

Электродвигатель преобразует электрическую энергию в механическую. Ротор начинает вращаться со скоростью от нескольких тысяч до десятков тысяч оборотов в минуту. Например, многие угловые шлифовальные машины работают в диапазоне от 8 000 до 12 000 об/мин.

На первый взгляд кажется, что двигатель просто вращает вал. На самом деле внутри возникают значительные тепловые нагрузки. Часть энергии неизбежно превращается в тепло. Обмотки двигателя нагреваются, подшипники испытывают трение, а редуктор работает под постоянной нагрузкой.

Во время резки металла ситуация становится еще сложнее. Нагрузка на двигатель постоянно изменяется. Если оператор слишком сильно давит на инструмент, возрастает потребляемый ток, увеличивается температура обмоток и ускоряется старение изоляции проводников.

Особенно интересны процессы внутри редуктора. Каждая пара шестерен передает значительное усилие через относительно небольшую площадь контакта зубьев. В момент передачи нагрузки возникает микроскопическая деформация металла. Миллионы таких циклов постепенно приводят к усталостному износу.

Именно поэтому производители предусматривают использование специальных редукторных смазок. Их задача заключается не только в снижении трения, но и в отводе тепла, защите поверхностей от микрозадиров и увеличении ресурса зубчатых передач.

Отдельного внимания заслуживают подшипники. Во время работы они испытывают одновременно радиальные и осевые нагрузки. Даже небольшое загрязнение или недостаток смазки приводит к повышению температуры и ускоренному разрушению дорожек качения. Первым признаком проблемы обычно становится появление повышенного шума или вибрации.

Современные бесщеточные двигатели позволяют существенно снизить внутренние потери энергии. Отсутствие механического контакта щеток уменьшает трение, сокращает нагрев и увеличивает общий ресурс оборудования. Именно поэтому бесщеточные технологии сегодня активно используются не только в профессиональном инструменте, но и в оборудовании для интенсивной промышленной эксплуатации.

Невидимая жизнь режущего инструмента

Когда сверло входит в металл или фреза начинает обработку детали, на режущей кромке происходят процессы, которые сложно представить без специальной съемки.

Многие считают, что инструмент просто снимает слой материала. В действительности происходит контролируемое разрушение металла. Режущая кромка создает локальное давление, превышающее предел текучести материала заготовки. В результате образуется стружка.

Температура в зоне резания может достигать нескольких сотен градусов Цельсия. При обработке жаропрочных сталей или нержавеющих сплавов локальный нагрев иногда превышает 700–800 °C.

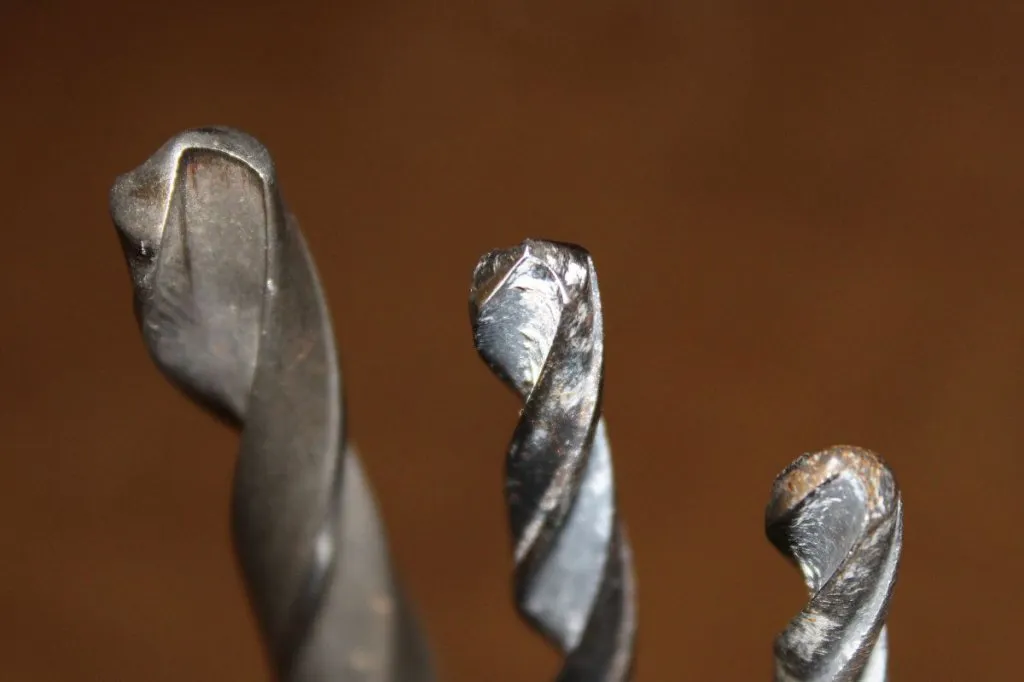

Под воздействием температуры и давления режущая кромка постепенно теряет первоначальную геометрию. На микроскопическом уровне появляются:

• микротрещины;
• выкрашивание режущей части;
• пластическая деформация;
• абразивный износ;
• диффузионный износ.

Особенно интенсивно эти процессы проявляются при неправильном выборе режимов резания.

Хорошим примером является сверление нержавеющей стали обычным быстрорежущим сверлом без охлаждения. Уже через несколько отверстий температура может привести к потере твердости режущей части, после чего скорость износа увеличивается в несколько раз.
