Что скрывается за маркировкой абразивного и режущего инструмента.
21.07.2026 Просмотров: 63 Примерное время прочтения: 4 мин.
Почему важно понимать маркировку инструмента перед покупкой
Производители используют систему маркировки. Она позволяет специалисту быстро определить основные параметры изделия без необходимости изучать всю техническую документацию.Маркировка инструмента обычно содержит информацию о:
- материале изготовления;
- назначении изделия;
- размерах;
- допустимых режимах эксплуатации;
- стандартах производства;
- характеристиках прочности и износостойкости.
Расшифровка маркировки абразивных материалов
К категории абразивов относятся: отрезные круги; зачистные круги; лепестковые круги; шлифовальные круги; абразивные ленты; шлифовальная бумага; алмазные инструменты.На первый взгляд маркировка абразивного изделия выглядит как набор непонятных символов: A 46 T BF 125×1,6×22,23 80 m/s. Однако каждый элемент имеет конкретное значение.
Одним из первых параметров, который необходимо учитывать при выборе абразива, является зернистость. Она показывает размер абразивного зерна и напрямую влияет на характер обработки. Чем меньше номер зернистости, тем крупнее зерно и тем агрессивнее происходит снятие материала.
|
Зернистость |
Назначение |
| P16–P40 | грубое снятие материала, удаление ржавчины, зачистка сварных швов |
| P60–P80 | универсальная обработка металла |
| P100–P180 | подготовительное шлифование |
| P240–P400 | чистовая обработка поверхности |
| P600 и выше | тонкая доводка и полировка |
Если необходимо быстро удалить большое количество металла после сварки, использование мелкозернистого абразива будет неэффективным. Инструмент будет работать медленно, быстрее нагреваться и расходоваться.
Для финишной обработки, наоборот, крупное зерно может оставить глубокие риски на поверхности и ухудшить качество детали.Что означают буквы A, C, WA и другие обозначения. Обозначение материала зерна.
A — электрокорунд
WA — белый электрокорунд
C — карбид кремния
GC — зеленый карбид кремния
ZA — циркониевый электрокорунд
Твердость абразивного круга. Распространенная ошибка — считать, что более твердый круг всегда лучше.
A — мягкий круг
Z — твердый круг
Мягкие круги быстрее обновляют рабочую поверхность, поэтому применяются при обработке твердых материалов.
Твердые круги дольше сохраняют форму и используются для мягких материалов.
Тип связки абразивного инструмента. Связка отвечает за удержание абразивных зерен.
V — керамическая связка
BF — бакелитовая армированная связка
B — бакелитовая связка
Маркировка режущего инструмента

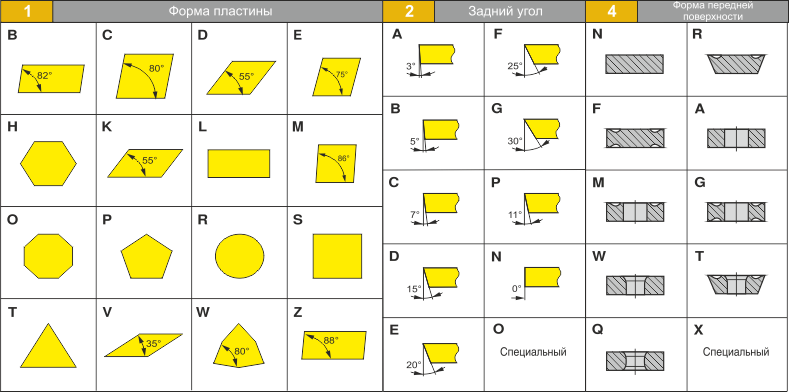

Одним из самых распространенных обозначений в металлообработке является система ISO для сменных режущих пластин. Например: CNMG 120408-PM 4325
Первая буква — форма пластины
| Обозначение | Форма пластины | Особенности применения |
| C |
ромб 80° |
универсальная обработка |
| D | ромб 55° | точные операции, чистовая обработка |
| V | ромб 35° | высокая точность, малые глубины резания |
| T | треугольная | универсальное применение |
| W | тригональная | экономичный вариант для легких операций |
| S | квадратная | высокая прочность режущей кромки |
Вторая буква — задний угол пластины
N - 0°
C - 7°
P - 11°
D - 15°
E - 20°
Пластины с углом 0° обладают высокой прочностью, поэтому используются при тяжелых режимах обработки. Пластины с увеличенным задним углом требуют меньшего усилия резания и подходят для чистовой обработки.
Третья буква — допуск изготовления
Этот параметр показывает точность изготовления пластины.
Пример:
- M — средний класс точности;
- G — повышенная точность;
- U — универсальное исполнение.
12 — размер пластины. Определяет длину режущей кромки. Чем больше размер, тем выше допустимые нагрузки.
04 — толщина. Показывает толщину пластины. Толстые пластины лучше подходят для тяжелой обработки.
08 — радиус вершины. Радиус указывается в десятых долях миллиметра. Например: 08 = 0,8 мм.
Класс применения ISO: P, M, K, N, S, H. После обозначения пластины часто указывается класс материала.
P — сталь
M — нержавеющая сталь
K — чугун
N — цветные металлы
S — жаропрочные сплавы
H — закаленные материалы
Геометрия пластины. Даже одинаковая по форме пластина может иметь разные варианты исполнения.
Например:
- PM — универсальная обработка;
- PF — чистовая обработка;
- MM — средняя обработка;
- PR — тяжелые режимы.
Заключение
Маркировка инструмента — это не просто набор букв и цифр на упаковке. Это техническая информация, которая помогает определить реальные возможности изделия и подобрать его под конкретные условия эксплуатации.Понимание обозначений на абразивных материалах, режущем, инструменте позволяет принимать более точные решения при закупке, снижать расходы и повышать эффективность работы.
Для специалистов производства, инженеров и снабженцев умение читать маркировку становится частью профессиональной компетенции. Оно помогает выбирать не просто инструмент, а оптимальное решение под конкретную технологическую задачу.
Комплексный подход к подбору инструмента позволяет сформировать надежную систему снабжения предприятия: от расходных материалов и оснастки до профессионального оборудования, которое обеспечивает стабильную работу производственных процессов.
